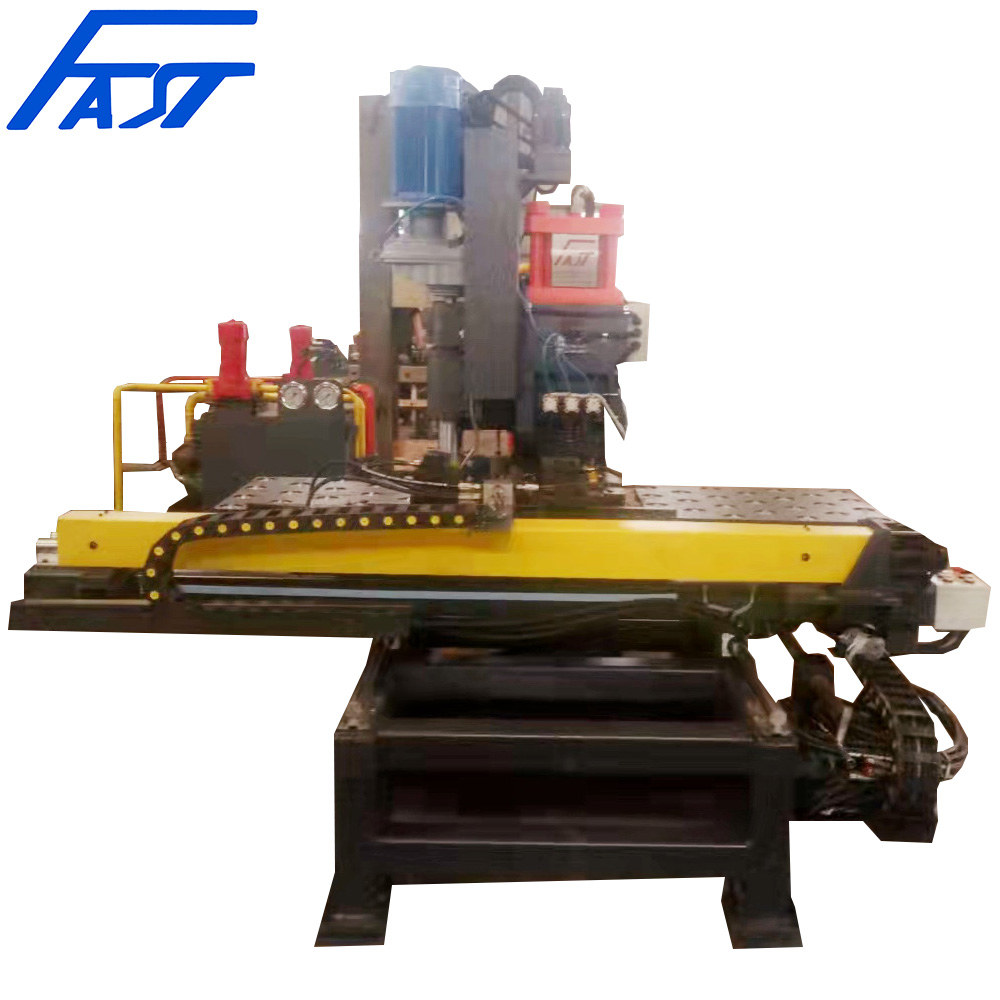

CJZ104板材沖鉆設備

技術特點

機、電、液一體化；PLC控制，兩軸同時驅動；加工零件圖形顯示；具有故障自我診斷功能；變成建議且可以直接使用放樣軟件所生成的程序數據。

優點：主要功能部件采用模塊化組裝、維修方便；同一板上可實現沖孔、打印工作；編程時，只需要鍵入孔徑、位置、工位數、提供網絡借口、也可與技術部門構成局域網共享數據資源；工人勞動強度小、工件精度穩定。

 技術參數

1、沖孔力：1000kN；

2、打字力：1000kN

3、加工工件厚度范圍：沖孔4--20mm（Q345）鉆孔4--40mm

4、大工件尺寸：1500X800mm

5、模位數：4（2個沖孔、1個鉆孔、1個打號）

6、大沖孔直徑：≤Ø26 mm

7、大鉆孔直徑：Ø40mm

8、鉆桿送進控制方式：液壓送進自控行程，鉆透自動返回

9、孔邊距：25 mm

10、打印字符數量：12m

11、字符尺寸：14X10X20mm

12、加工精度：符合GB2694-2003的要求。

13、主要電氣控制元件及液壓、氣動閥為進口元件。

14、數控軸數：3軸

15、伺服電機功率：1.8KWX3

16、主軸端錐孔型式：BT40

17、主軸行程：240mm

18、主軸末端到工作臺的距離：160-400mm

19、主軸轉速：0-2500RPM

20、鉆孔主軸電機功率：11KW

21、液壓動力站電機功率：18.5KW

22、鋼板送進速度：20m／min，一般工件沖孔、打印、切斷平均頻率35次／分。

23、編程方式：鍵盤和鼠標輸入、USB接口輸入、網絡接口輸入、遠程網絡監控。
